项目设计
| 保国一小生态教室是集成热带雨林气候缸(模拟热带雨林气候，可种植热带植物、养殖小型热带动物)、植物水培架、育苗系统、鱼菜共生系统、微生态循环系统、苔藓墙、垂直绿化架等为一体的智慧物联网生态教室。为传统教学增添一份自然之息。 |

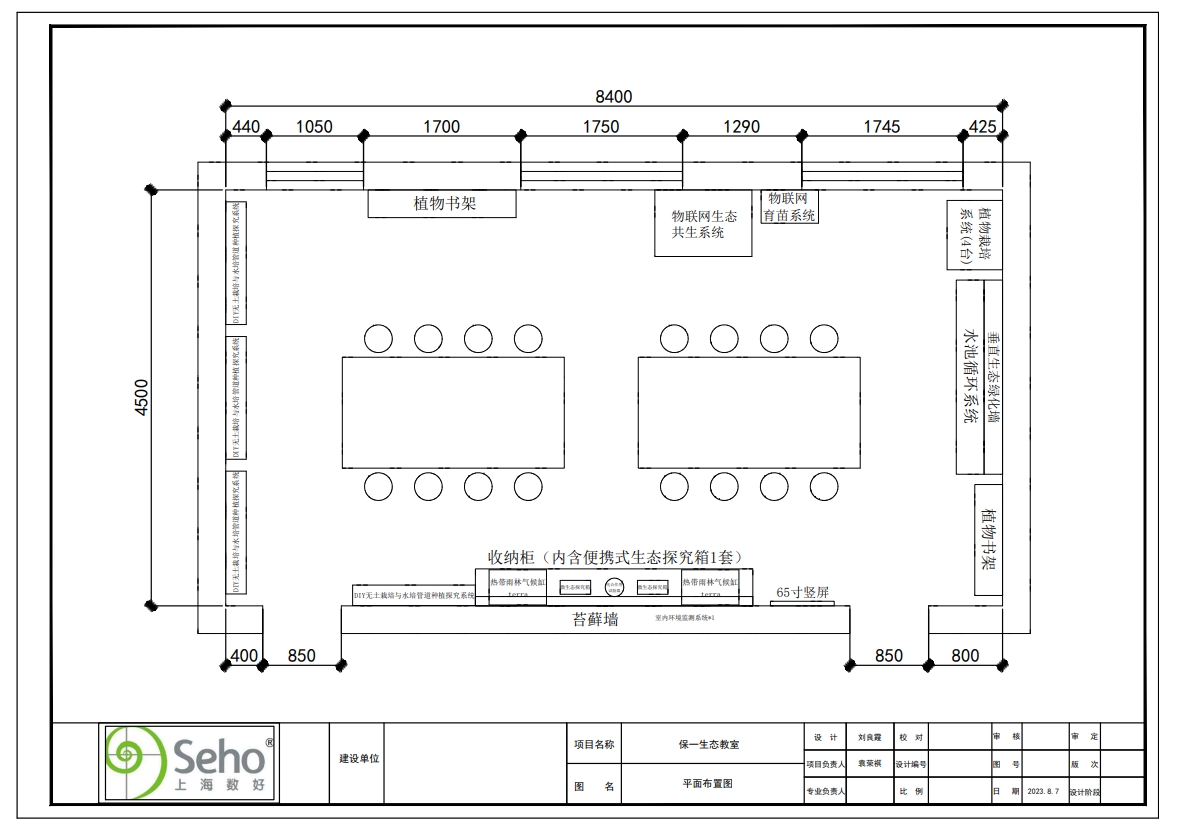

平面设计图
三维设计图
项目建设

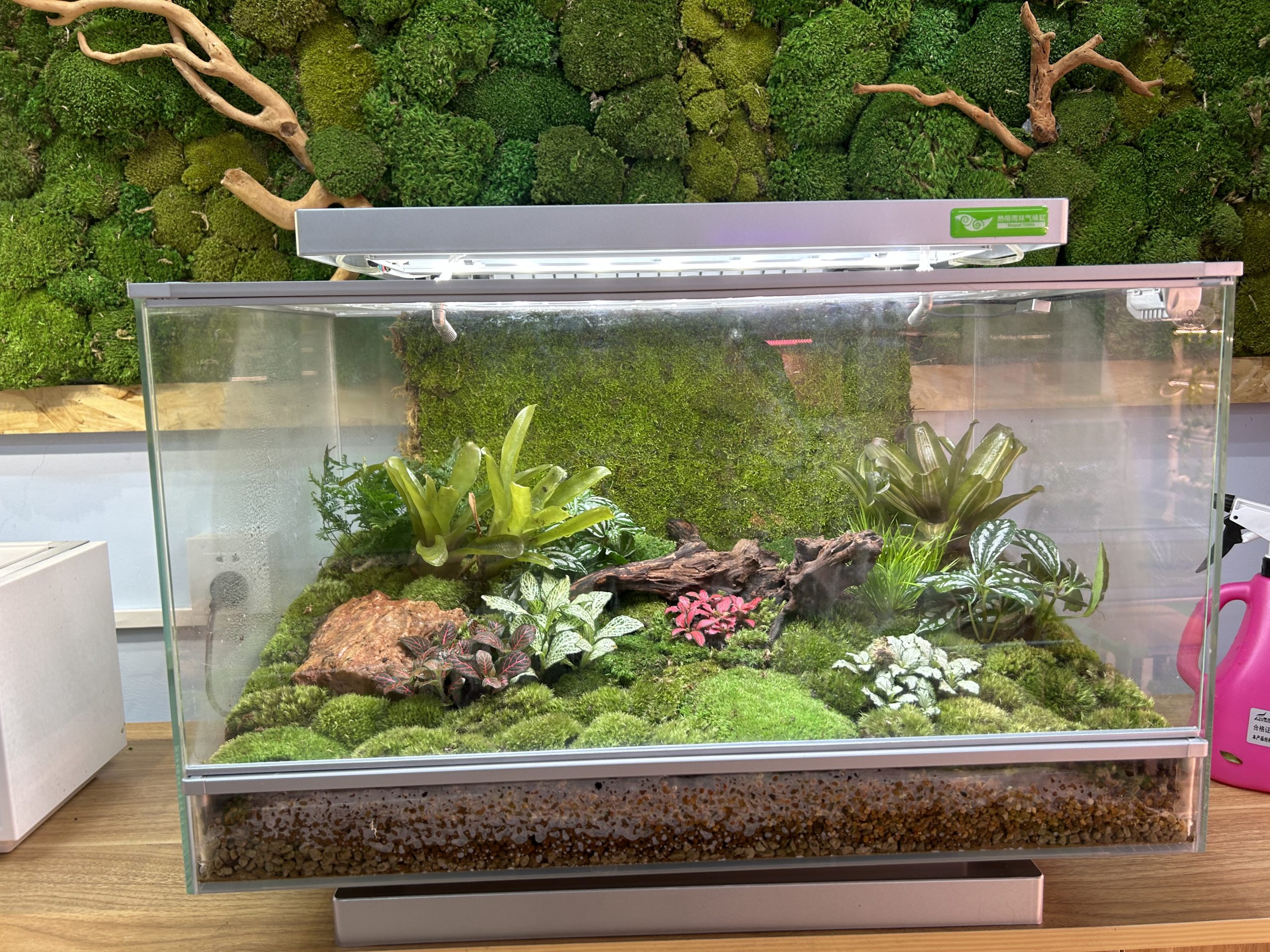

| 热带雨林缸具有时尚的现代极简设计风格；一体化设计，制作。 内藏式中央控制芯片，驱动所有部件和整个系统；Biopur空气注入系统，将最先进的培养基和通风技术与气雾栽培法完美结合； 先进的反馈式传感系统，自动监测并调节温度、湿度 （带有渐变控制功能）； 所有内置部件均通过防水密封圈连接，无任何线缆外露，保证完美外观； 集成式自动喷雾系统，自带2升蓄水箱； 整体化超白玻璃前门，无视线阻挡。 模拟自然阳光的LED光照系统，带有5%紫外线 （波长295nm-305nm ）和红外线； 自动灌溉的植物背景墙，适用于土壤基质和水 培基质； 可拆卸式顶盖，内置自动通风系统； 内置自动温度控制和集成式加热系统； |
| 微生态循环系统内置水质传感器、温度传感器、一路植物补光灯控制（分两路控制）、加热控制，喂食控制。可通过APP和小程序自动或者手动控制操作，观察记录数据，探究鱼菜共生的原理。 |

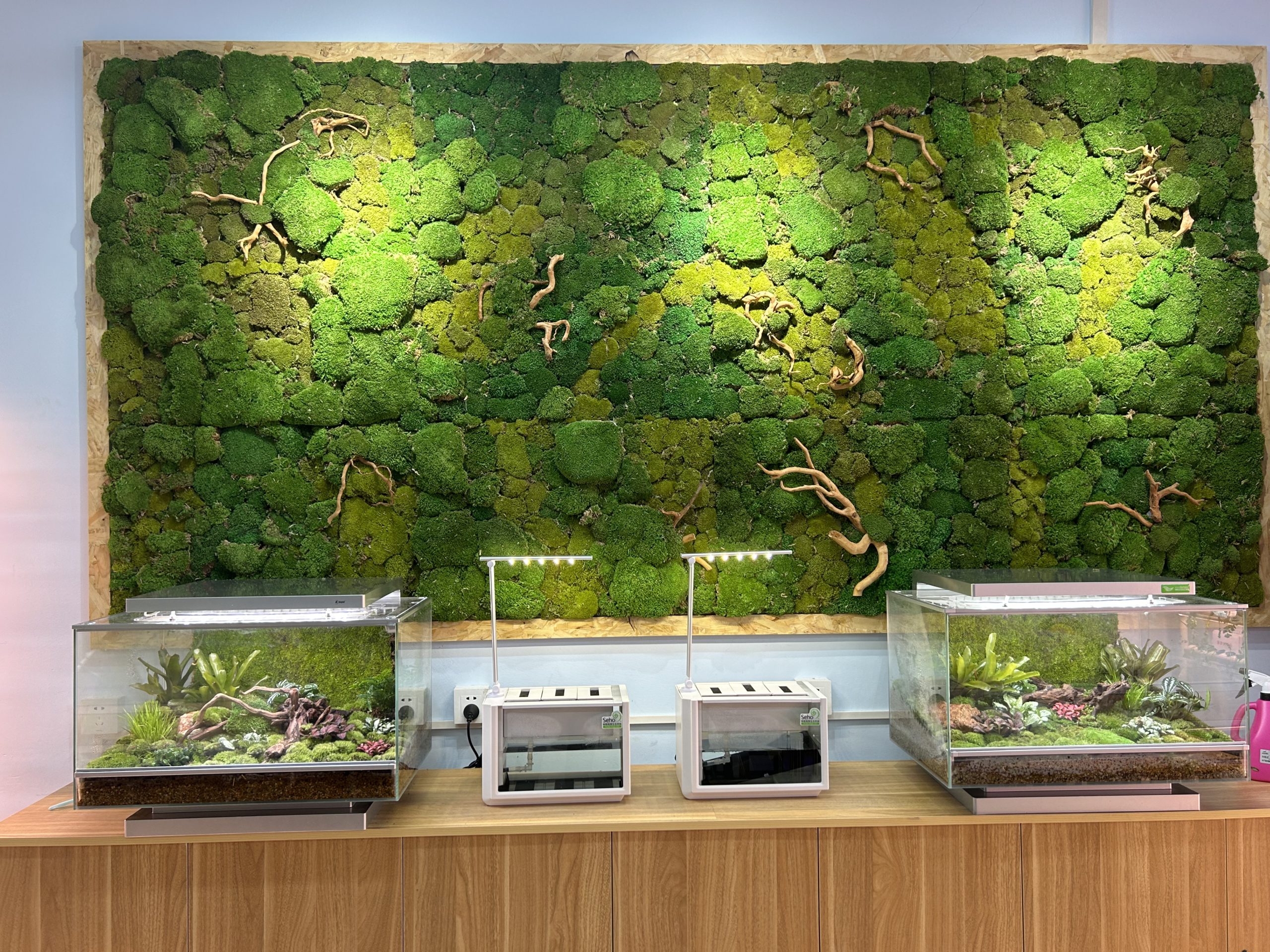

热带雨林缸、微生态循环系统及苔藓墙

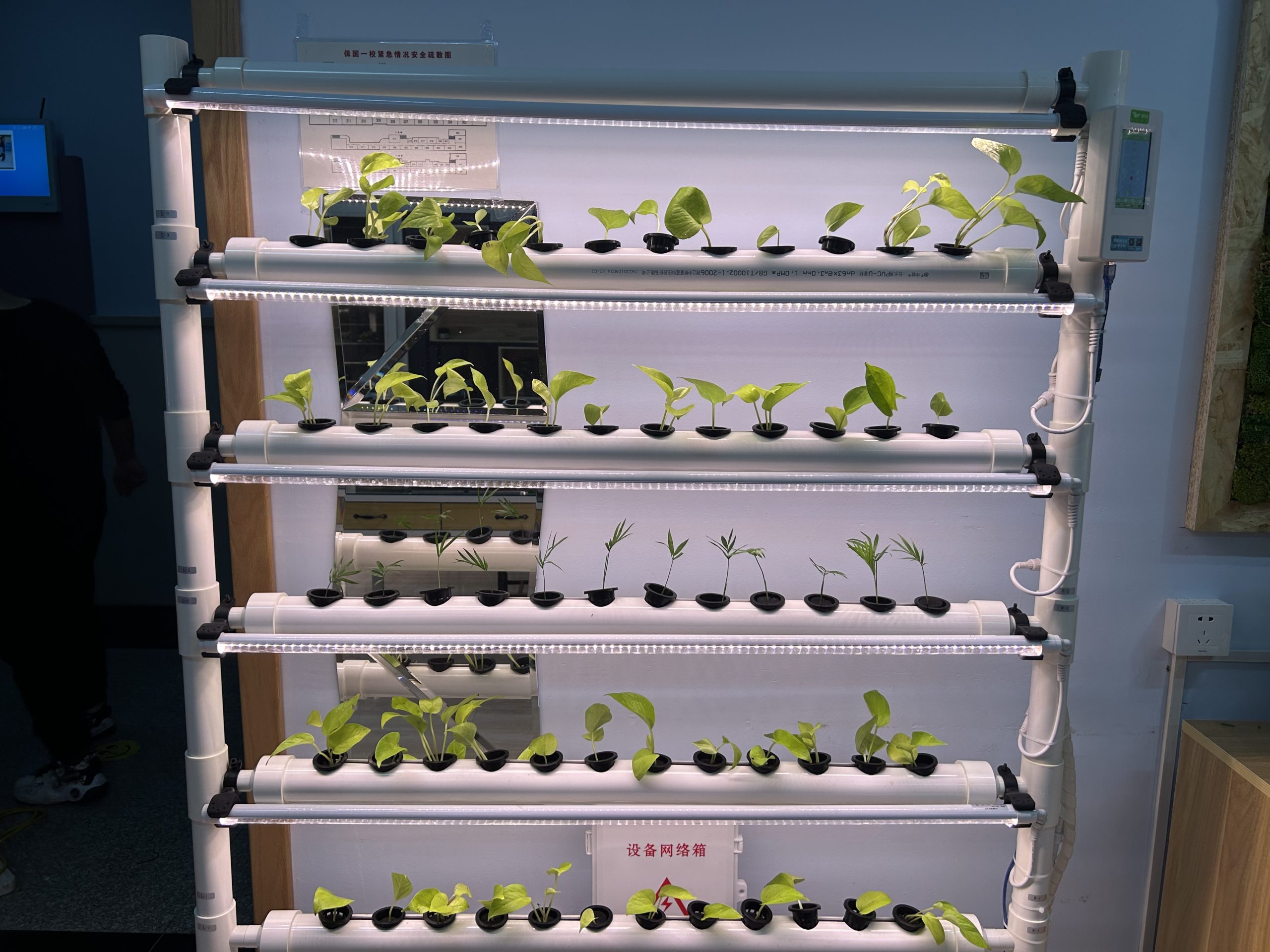

| 物联网水培管道具有PPR多层管道，总高180厘米，宽度120厘米，共计5层立体种植空间。 均衡管道内的营养液，同时能在不同的孔内进行个别实验 相邻孔位椭圆切割，便于清理和移植，可以提供学生配比营养液同时不同的载体植物培育，接头为PPR给水材质，环保卫生； 具有液位传感，水泵自动给水，水温传感器及自动加热，LED自动补光，自动计时等功能。 水泵220V，支持物联网探究，内置触摸屏，可通过触摸屏控制水培管道，内置水温传感器，内置加热泵，可通过水温传感器自动控制加热泵工作。 |
物联网水培管道
| 垂直绿化架提供学生作品摆放区，并可以自动浇灌及植物生长光照的补充，接头为ABS材质；水池具有液位控制，水泵220V，同时自动把鱼屎作为植物浇灌的肥料，形成上过滤、下过滤，自成生态循环，模拟湿地环境，供学生学习了解、探究；潜水泵220V，40W,最大扬程4.8M,最大流量5200L/H，UV灯功率9W, UV杀菌灯和水泵为一体，结构紧凑, 特殊设计的调节阀，可轻易调节通过UV灯的水泵流量，使杀菌灯过滤达到更好的效果，虹吸管为ABS材质, 不发黄不裂变，环保，无二次污染，饮用给水管标准，密封件为耐高温硅胶圈，密封性强，抗老化,抗硬化，环保，饮用给水标准，溢流管与鱼缸连接无需粘胶，使用硅胶圈，内外芽接对咬达到密封，密封性强，抗老化。支持物联网探究，支持与电子创客衔接. |
| 水池循环系统尺寸根据实际环境定制，超白玻璃材质，作为主要的供水区，内置24V水泵，内置水位传感器，土壤温湿度传感器、电磁阀控制模块、电加热模块、自动喂食模块、远程摄像头模块、GPRS模块等。玻璃缸内可以养鱼，既能用于喷灌用水，又能作为观赏鱼的生活场所，支持物联网探究，支持手机APP远程控制 |

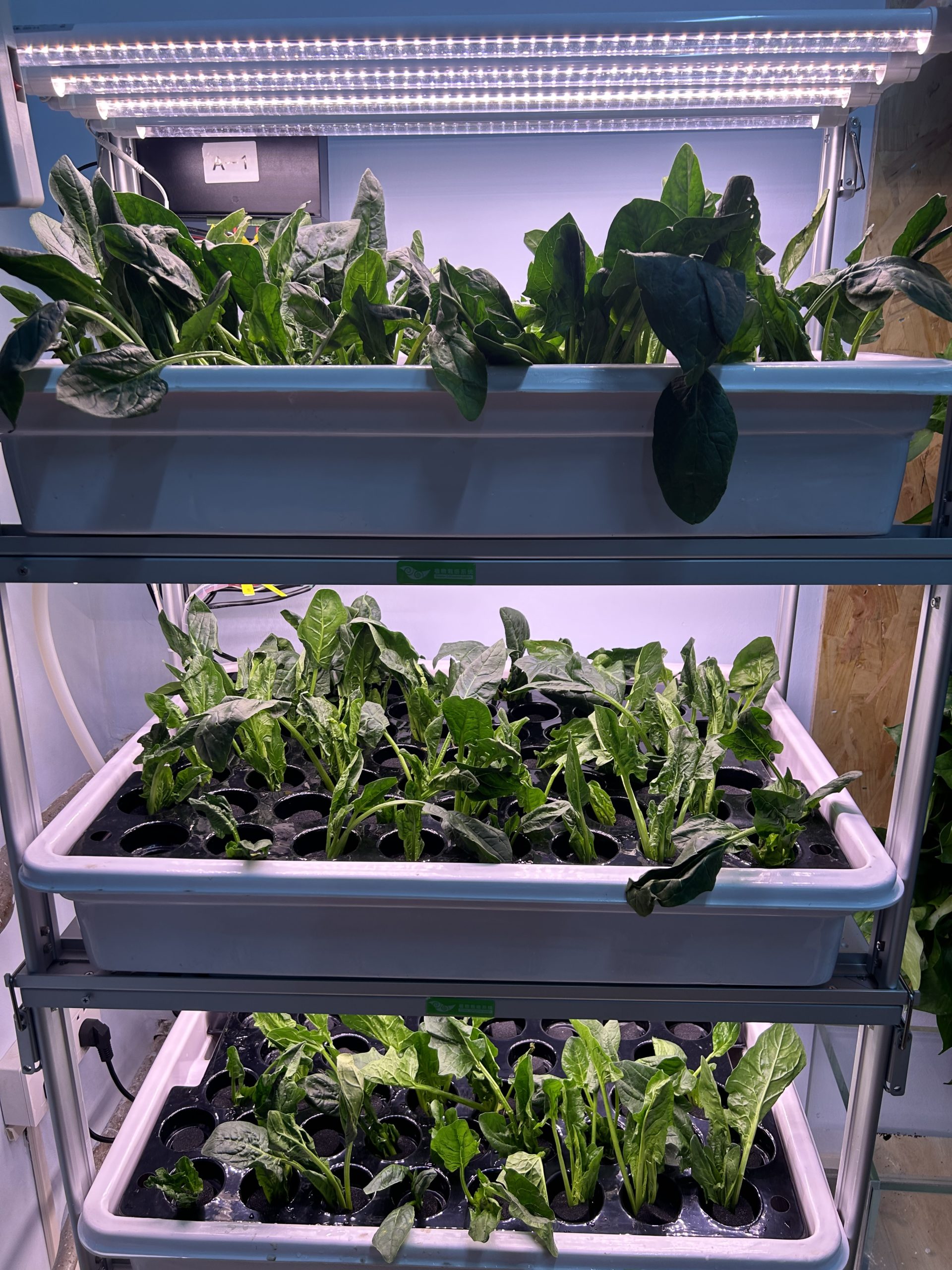

| 植物栽培系统是室内养殖的一体化水培栽培系统。单套独立设计整体机构，采用深流技术（DFT），有59个种植孔，产品尺寸：750*600*430mm，生长盒可以无限扩展，具备专业专门设计的锁定系统将其叠加成一个绿色墙壁。若干个单套设备可以自己组合，自由分组， 产品附带智能控制器，智能多功能控制系统，可同步。 具备高强度LED照明产生模拟光线全色谱； 智能控制器具有管理照明和空气泵的自动化系统，使其变得轻而易举。 可选自动流水系统，每4层的生长盒可以组成专业规模的水培农场，可以无限扩展到任何空间，具有自动给水/过滤系统控制，易于安装和维护。 |
垂直绿化架、水池循环系统及植物栽培系统

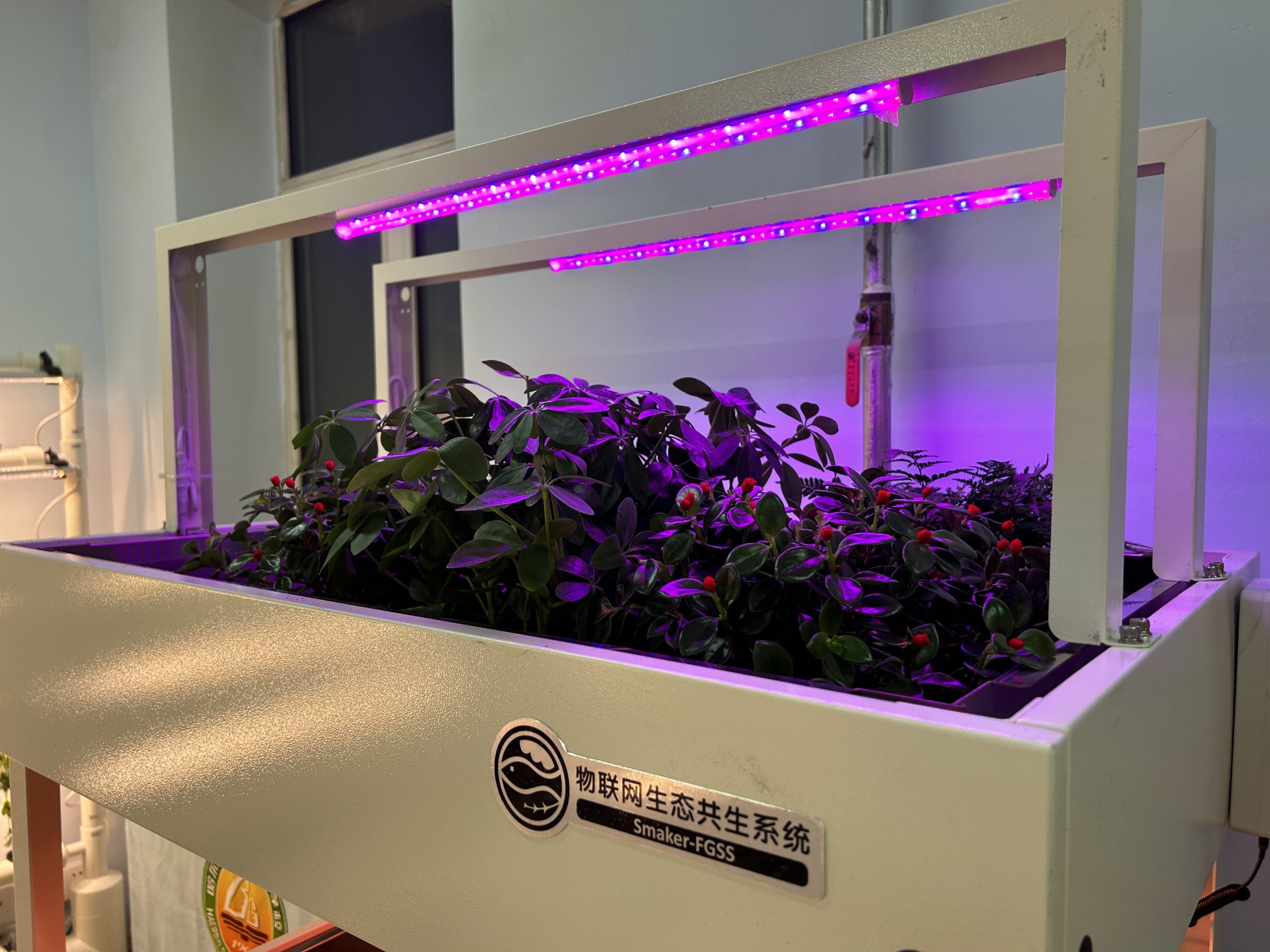

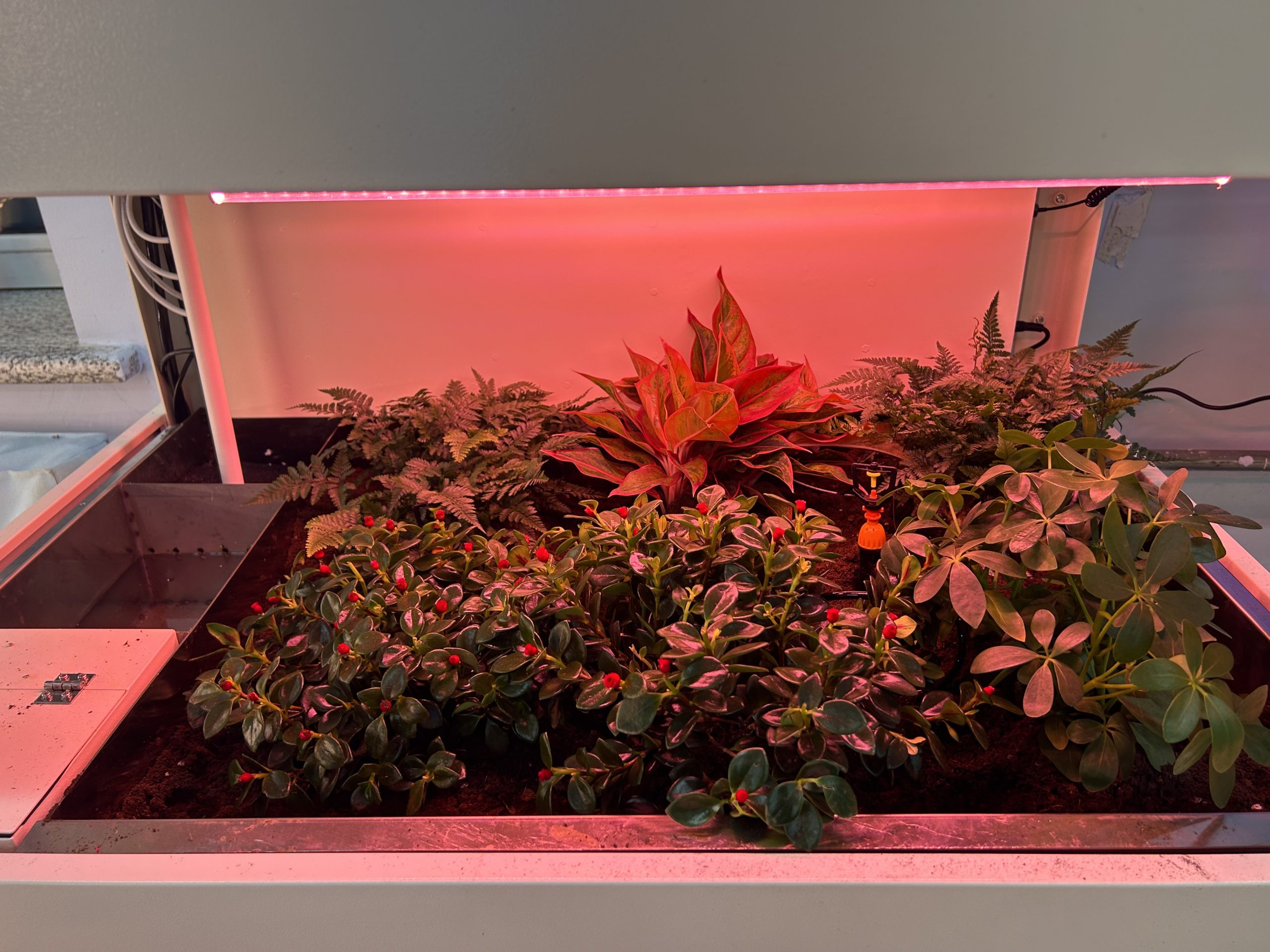

| 物联网鱼草共生系统模拟实践动植物共生环境，结合物联网、传感器技术探究生态环境的建设和奥秘。设备一体化设计，整体制作并集成传感器及物联网设备。美观大方，师生操作简易方便。 1、共生系统的设备结构：土壤种植层2层，水生动物养殖缸1个。内置土壤温度传感器*2、土壤湿度传感器*2，水温传感器*1、增氧泵*1，LED补光灯*4，自动喂食控制*1，水位传感器*1，循环水泵*1；加热泵*1； 2、植物种植区具备小型喷灌装置，可实现对植物进行喷灌浇水； 3、过滤层具备过滤材料，净化水质； 4、具备315M无线控制，可通过遥控器控制水泵和加热泵的开关； 5、内置控制主机，是整个物联网鱼草共生系统的核心模块，内置3.2吋彩屏，分辨率320*400；可显示每组温湿度的实时采集数据，并支持对模块的自动或手动控制；内置GPRS 模块，并提供专用物联网卡，含2年流量费用，方便用户在远程通过手机或平板控制 ；内置GPS授时，实时时钟；内置2G存储卡，可进行数据存储；具备一路485总线接口，级联所有的物联网模块（包括传感器模块和自动控制模块）。采集数据频率可控，具备故障诊断功能；具备手机端控制，可实现对模块的远程控制；具备USB口，可直接连接电脑进行参数配置； 6、手机端APP，可提供远程数据检测并控制，APP可实现根据土壤湿度对植物喷灌的自动/手动控制，跟据水温传感器对水进行自动/手动加温控制；根据水位传感器对植物供水进行报警；并能实现鱼进行远程自动/手动喂食，有手机网络的地方都能实现远程控制，也可远程通过摄像头观察植物的生长情况（仅支持内置摄像头的版本）； 7、物联网鱼草共生系统分为三层结构：分别是上层种植区（蔬菜种植）、下层种植区（花卉种植）、鱼类养殖区； 8、规格尺寸：105cm*60cm*180cm（长宽高） |
物联网鱼菜共生系统

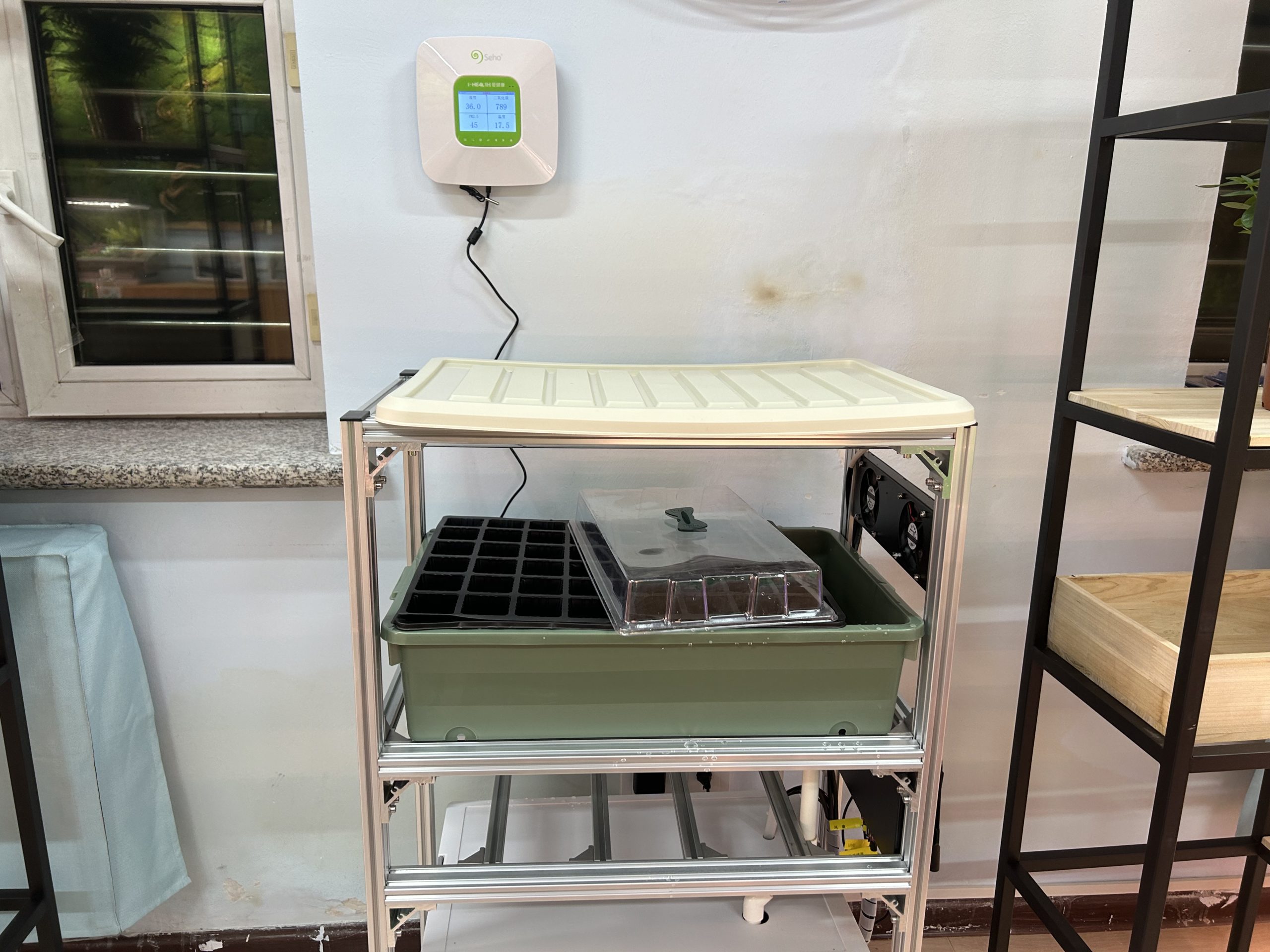

| 物联网育苗系统采用铝合金架构，规格尺寸（长宽高）：620*360*1100，具备10升储液箱*1，12V水泵*1，可控转速风扇*1，24穴式育苗盘*2，潮汐式灌溉系统*1，LED植物补光灯*2，控制终端*1，可检测水位，控制补光灯、控制水泵开关时间、控制风扇开关时间等，风扇强度4级可调！配套种子10种，专用育苗土1包，内置4G物联网卡，可实现手机远程控制。 |
| 室内环境检测系统内置3.2吋彩屏，分辨率：400*240；内置2G存储空间，可保存至少一个月的数据；具备RJ45以太网接口，12V电源接口，wifi传输模块、GPRS移动数据传输模块，内置sim卡槽；内置大容量锂电池；可实时显示教室内的温湿度、二氧化碳含量和光Pm2.5的值，并能查看历史数据。可在主机上设置四要素的报警值，可通过闪烁或声音提醒用户及时的开窗透气或打开空调；主机具备壁挂固定方式； 温度传感器量程：-40℃～60℃，分度：0.1℃ |
物联网育苗系统及物联网微生态系统
展示视频
投入使用
