项目设计
集成生态走廊、热带雨林缸、植物水培架、育苗系统、鱼菜共生系统、微生态系统、苔藓墙、垂直绿化架等为一体的智慧物联网生态教室。
平面设计图
三维设计图
项目建设
| 时尚的现代极简设计风格； 一体化设计，制作。 内藏式中央控制芯片，驱动所有部件和整个系统； Biopur空气注入系统，将最先进的培养基和通风技术与气雾栽培法完美结合； 先进的反馈式传感系统，自动监测并调节温度、湿度 （带有渐变控制功能）； 所有内置部件均通过防水密封圈连接，无任何线缆外露，保证完美外观； 集成式自动喷雾系统，自带2升蓄水箱； 整体化超白玻璃前门，无视线阻挡。 Biopod手机APP，适用安卓系统； 内置WiFi通讯模块，可直接接入互联网络； 内置摄像头，可实现远程监控、影像共享和 延时摄影，用于观察动、植物的生长周期； 模拟自然阳光的LED光照系统，带有5%紫外线 （波长295nm-305nm ）和红外线； 自动灌溉的植物背景墙，适用于土壤基质和水 培基质； 可拆卸式顶盖，内置自动通风系统； 内置自动温度控制和集成式加热系统； |
| 定制PPR多层管道，总高180厘米，宽度120厘米，共计5层立体种植空间。 种植管道63mm 水流管道50mm 培养水槽管道200mm 均衡管道内的营养液，同时能在不同的孔内进行个别实验 相邻孔位椭圆切割，便于清理和移植，可以提供学生配比营养液同时不同的载体植物培育，接头为PPR给水材质，环保卫生； 具有液位传感，水泵自动给水，水温传感器及自动加热，LED自动补光，自动计时等功能。 水泵220V，支持物联网探究，内置触摸屏，可通过触摸屏控制水培管道，内置水温传感器，内置加热泵，可通过水温传感器自动控制加热泵工作。 |
| 1、规格尺寸：950*100*60cm。 内置304拉丝不锈钢种植皿，材料厚度2.0毫米，横截而50cmx40cm。 隔水板。 不锈钢筛网过滤层：厚度5mm，PP棉过滤层。 虹吸层：陶瓷棒虹吸层 2、东北泥炭土 成分:东北天然泥炭土、豆粕、食用菌包、腐熟秸秆、蛭石、珍珠岩、有机质、氮磷钾及微量元素。 15kg装 ,600kg。 3、碳化木实木板全包封。 20平方。 4、上下水系统设置：定制接头、防爆裂PVC管道、五金。 四段种植区分别留上水口，设置总下水口。 5、灌溉附件：滴灌式地插喷头：ABS工程塑料，喷洒直径大于1M，水力驱动，可调节喷嘴水量，通过旋转喷嘴角度切换模式。 |
| 提供学生作品摆放区，并可以自动浇灌及植物生长光照的补充，接头为ABS材质； 水池具有液位控制，水泵220V，同时自动把鱼屎作为植物浇灌的肥料，形成上过滤、下过滤，自成生态循环，模拟湿地环境，供学生学习了解、探究； 潜水泵220V，40W,最大扬程4.8M,最大流量5200L/H，UV灯功率9W, UV杀菌灯和水泵为一体，结构紧凑, 特殊设计的调节阀，可轻易调节通过UV灯的水泵流量，使杀菌灯过滤达到更好的效果，虹吸管为ABS材质, 不发黄不裂变，环保，无二次污染，饮用给水管标准，密封件为耐高温硅胶圈，密封性强，抗老化,抗硬化，环保，饮用给水标准， 溢流管与鱼缸连接无需粘胶，使用硅胶圈，内外芽接对咬达到密封，密封性强，抗老化。 支持物联网探究，支持与电子创客衔接. |
| 物联网鱼草共生系统模拟实践动植物共生环境，结合物联网、传感器技术探究生态环境的建设和奥秘。 设备一体化设计，整体制作并集成传感器及物联网设备。 美观大方，师生操作简易方便。 1、共生系统的设备结构：土壤种植层2层，水生动物养殖缸1个。 内置土壤温度传感器*2、土壤湿度传感器*2，水温传感器*1、增氧泵*1，LED补光灯*4，自动喂食控制*1，水位传感器*1，循环水泵*1；加热泵*1； 2、植物种植区具备小型喷灌装置，可实现对植物进行喷灌浇水； 3、过滤层具备过滤材料，净化水质； 4、具备315M无线控制，可通过遥控器控制水泵和加热泵的开关； 5、内置控制主机，是整个物联网鱼草共生系统的核心模块，内置3.2吋彩屏，分辨率320*400；可显示每组温湿度的实时采集数据，并支持对模块的自动或手动控制； 内置GPRS 模块，并提供专用物联网卡，含2年流量费用，方便用户在远程通过手机或平板控制 ； 内置GPS授时，实时时钟； 内置2G存储卡，可进行数据存储； 具备一路485总线接口，级联所有的物联网模块（包括传感器模块和自动控制模块）。 采集数据频率可控，具备故障诊断功能； 具备手机端控制，可实现对模块的远程控制； 具备USB口，可直接连接电脑进行参数配置； 6、手机端APP，可提供远程数据检测并控制，APP可实现根据土壤湿度对植物喷灌的自动/手动控制，跟据水温传感器对水进行自动/手动加温控制； 根据水位传感器对植物供水进行报警； 并能实现鱼进行远程自动/手动喂食，有手机网络的地方都能实现远程控制，也可远程通过摄像头观察植物的生长情况（仅支持内置摄像头的版本）； 7、物联网鱼草共生系统分为三层结构：分别是上层种植区（蔬菜种植）、下层种植区（花卉种植）、鱼类养殖区； 8、规格尺寸：105cm*60cm*180cm（长宽高） |

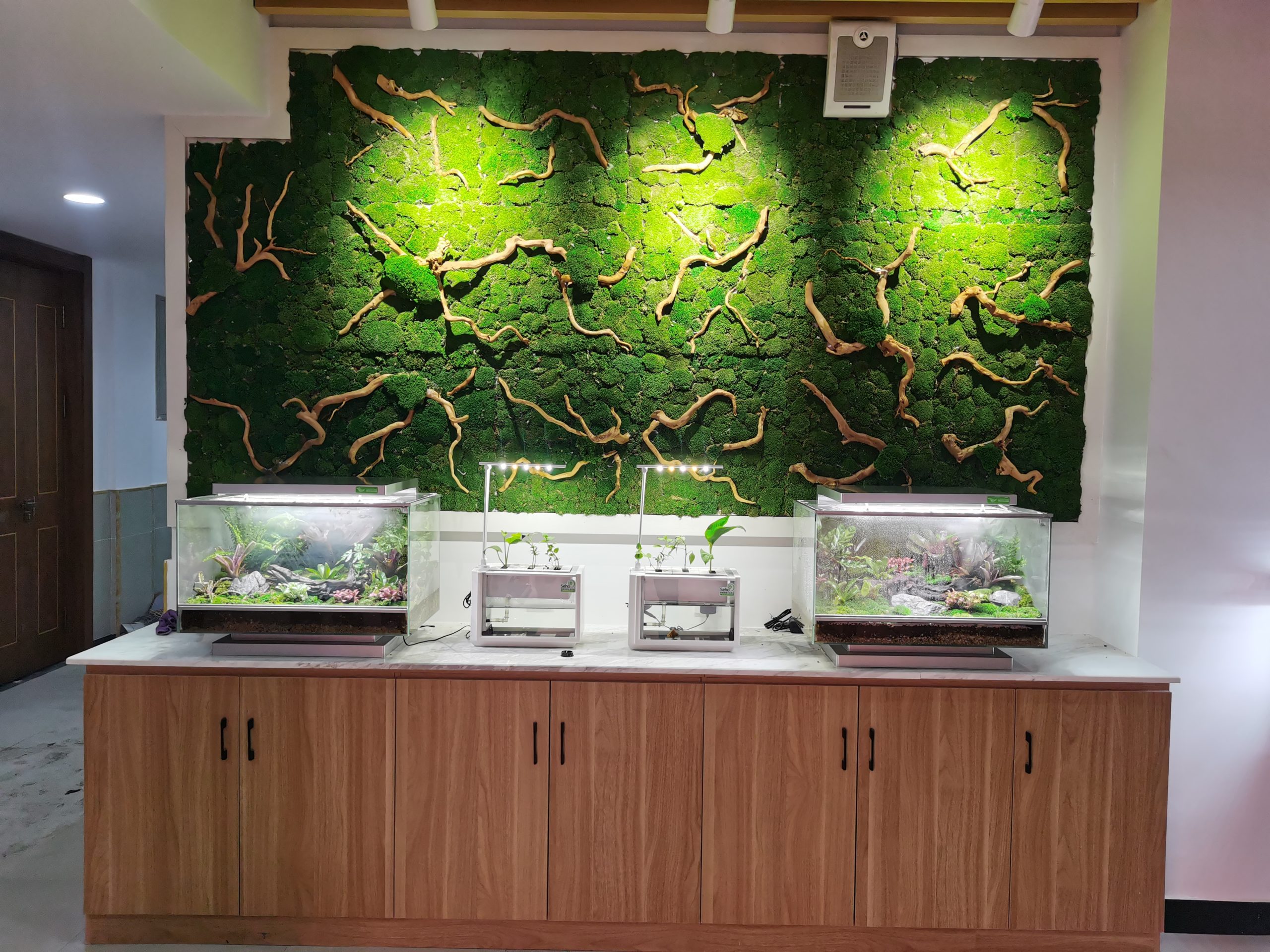

热带雨林缸及苔藓墙

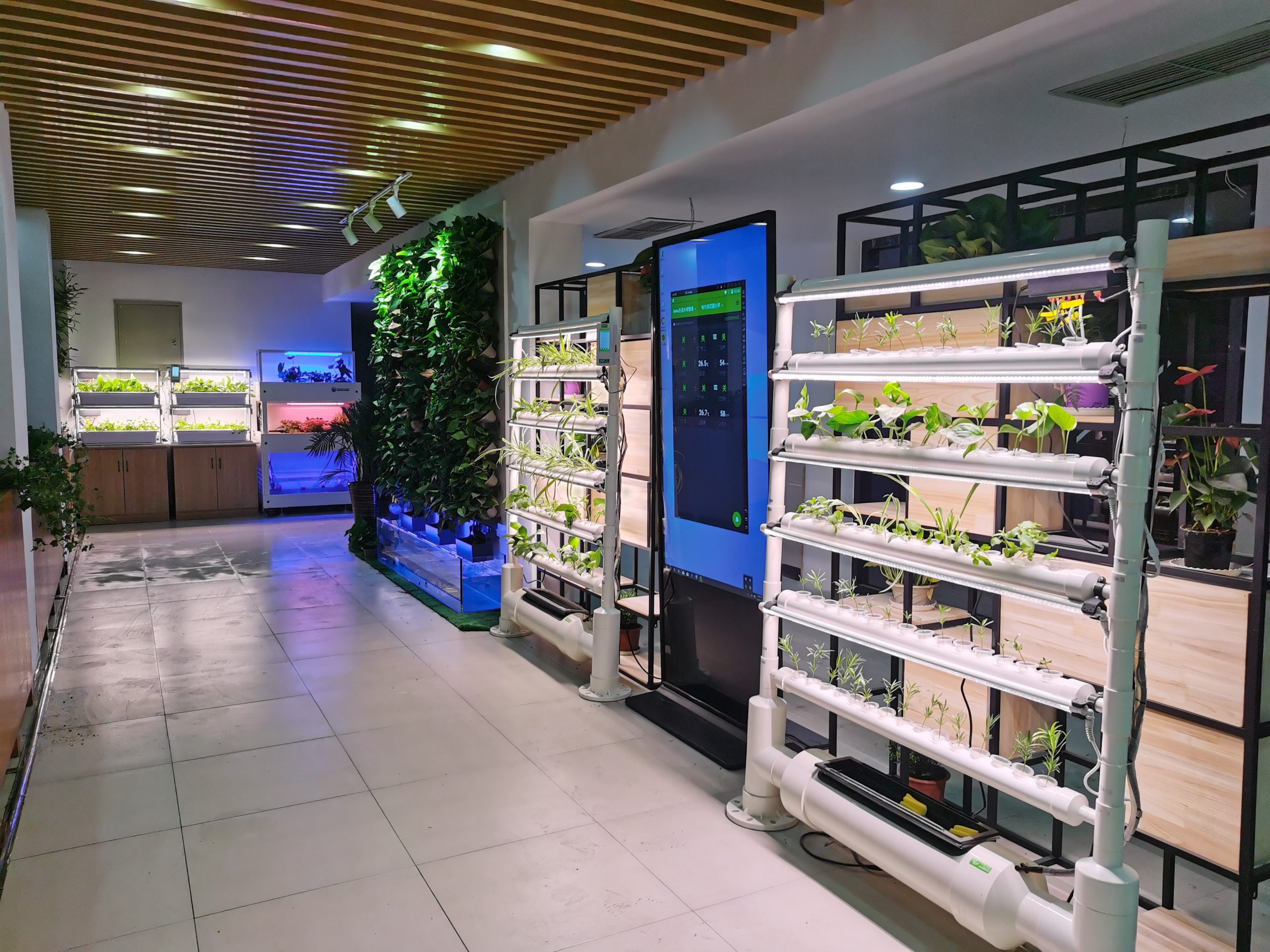

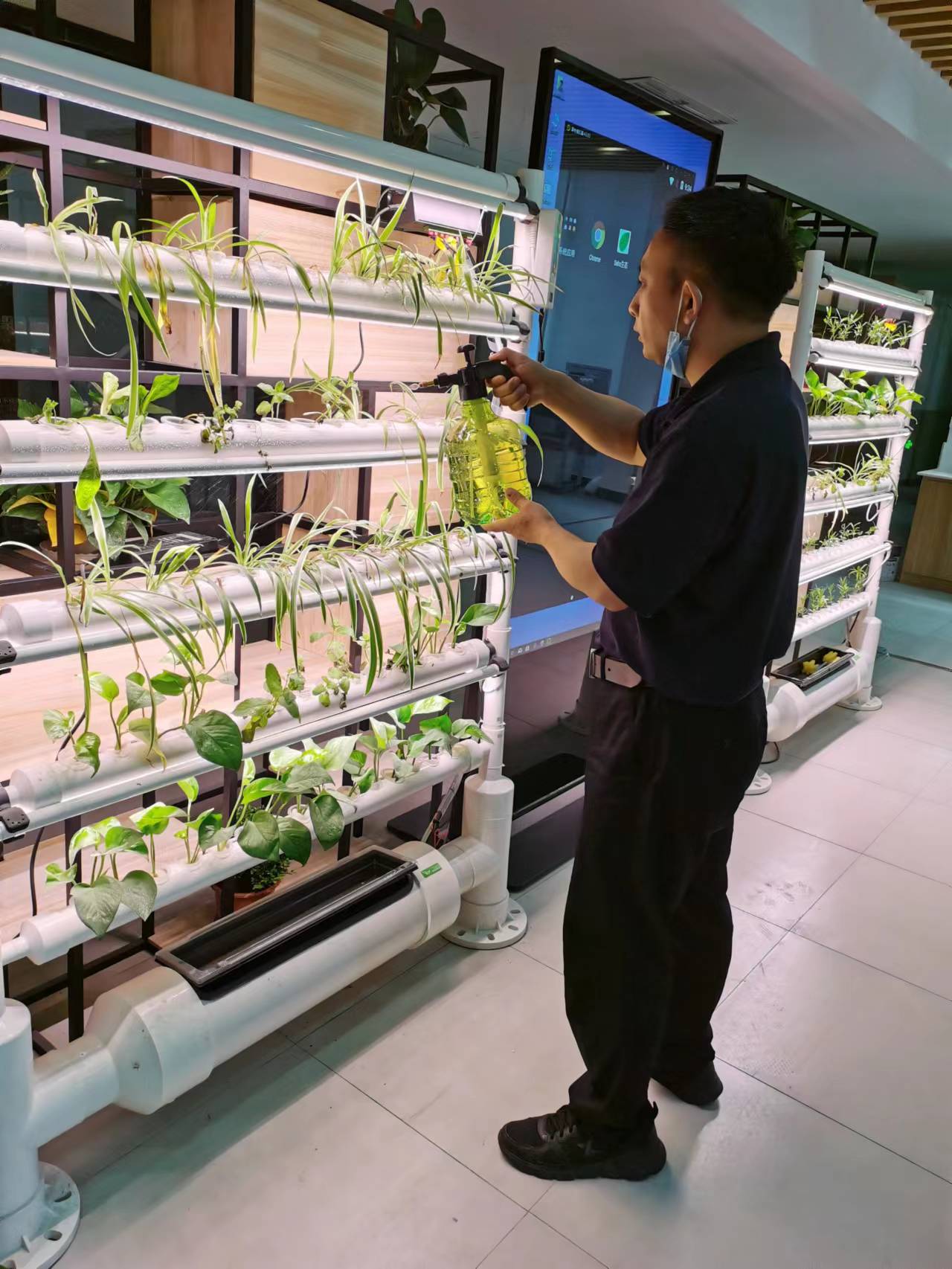

水培管道及植物书架
生态走廊

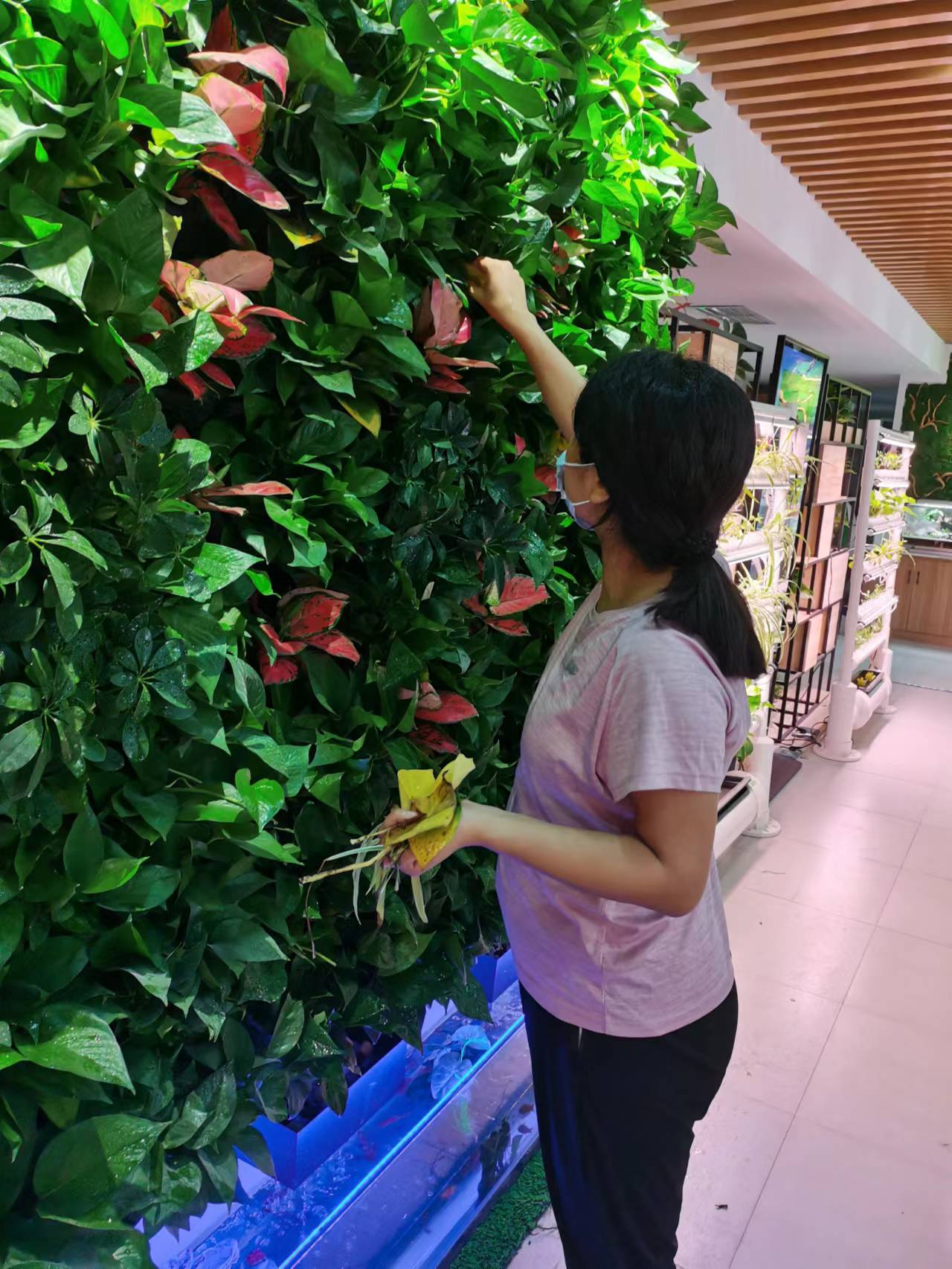

垂直绿化架
59穴一体化种植箱及鱼菜共生系统
整体效果视频
投入使用
